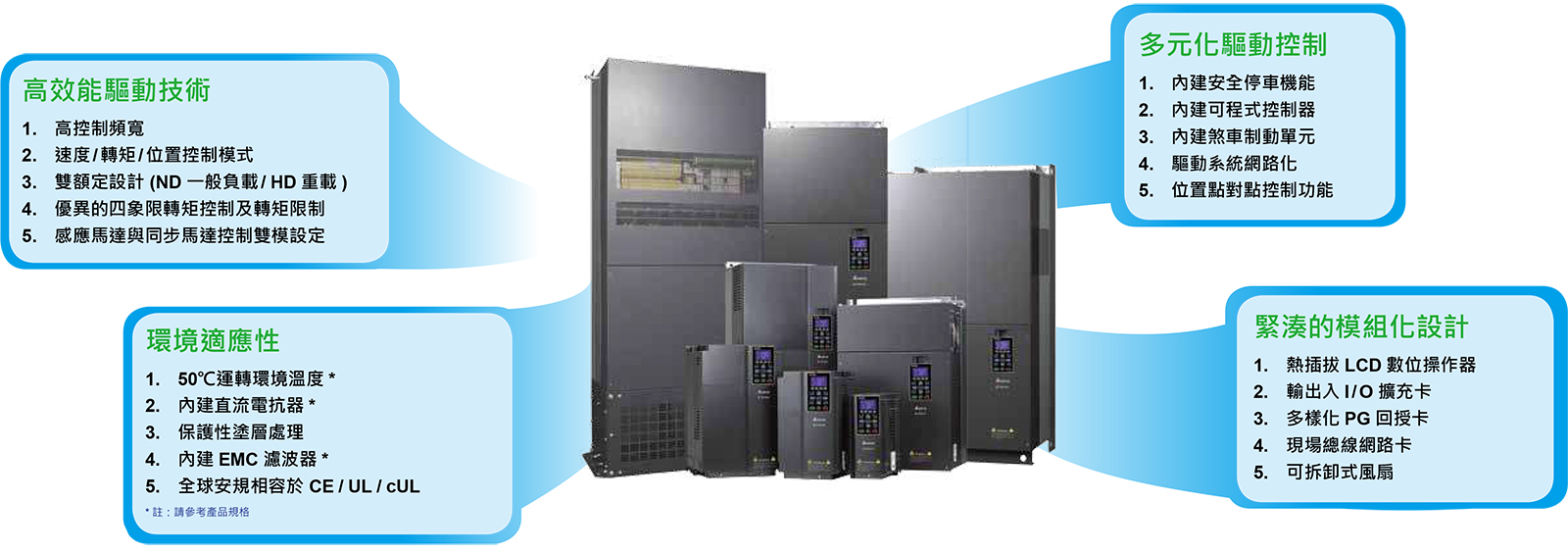

C2000 Plus/C2000系列
C2000 Plus系列承襲前代 C2000 系列產品，具備磁場向量變頻驅動技術，支援有/無編碼器回授的應用情境，為傳動系統提供高性能的速度、轉矩及位置控制。
相較於前代機種，C2000 Plus 系列大幅增強過載能力，最大功率段可達560 kW，為各類重型定轉矩負載應用提供最佳的驅動能力與穩定性。
C2000 Plus系列亦支援多樣化的通訊協議，內建 PLC 與通訊主站功能，提供高彈性的解決方案設計平台。豐富的產業應用功能及簡易維修低故障率的自我診斷特色，為終端客戶有效節省建構及營運成本，替用戶掌握致勝先機，提升產業競爭力！
產品介紹
產品特色
- 不易過流保護，出力充足 ─ 額定電流即支持重載 (150% / 60 秒, 180% / 3 秒) 過載能力
- 高環境耐受性，可靠穩定 ─ IP55 長效風扇、散熱片優化、強化板階塗層 (3C3 等級)
- 馬達精準控制，搭配性高 ─ 支援感應 / 永磁 / 同步磁阻馬達的無感測向量控制
- 輕鬆集成方案，控制彈性 ─ 內建 PLC (10k steps)，整合遠程 I/O 支援 CANopen / Modbus 通訊主站設定
- 多種通訊支援，無縫整合 ─ EtherCAT、EtherNet/IP、Modbus TCP、PROFINET、PROFIBUS DP、DeviceNet、CANopen
- 行業功能完備，性能卓越 ─ 點對點位置控制、主從轉矩分配、過勵磁能量牽引等
- 連續制動功率，無需加裝制動單元及制動電阻，減少熱能產生
- 全制動功率 (100% 額定功率 )
- 提高功率因數為0.99
- 有效降低諧波電流 (THD<5%)
- 可抑制供電電壓的波動
應用領域
擠出機、橡膠開煉機、射出成型機、彎管機、輸送帶、收卷機、懸樑式天車、施工升降梯、鋼化爐、 電磁攪拌機等
|
高效動力、極致勁化 |
進化新動能的C2000 ，滿足高性能機械傳動的需求，提供效益最佳的解決方案。
C2000 泛用型磁場向量變頻器，可以控制有回授或無回授的感應馬達及同步馬達，為傳動系統提供了高性能的速度控制、轉矩控制及位置控制。
標準配備高速CANopen 主從架構與內建PLC 提高應用的彈性。
台達變頻器秉持環保節能愛地球，與您一同創變新未來。
|

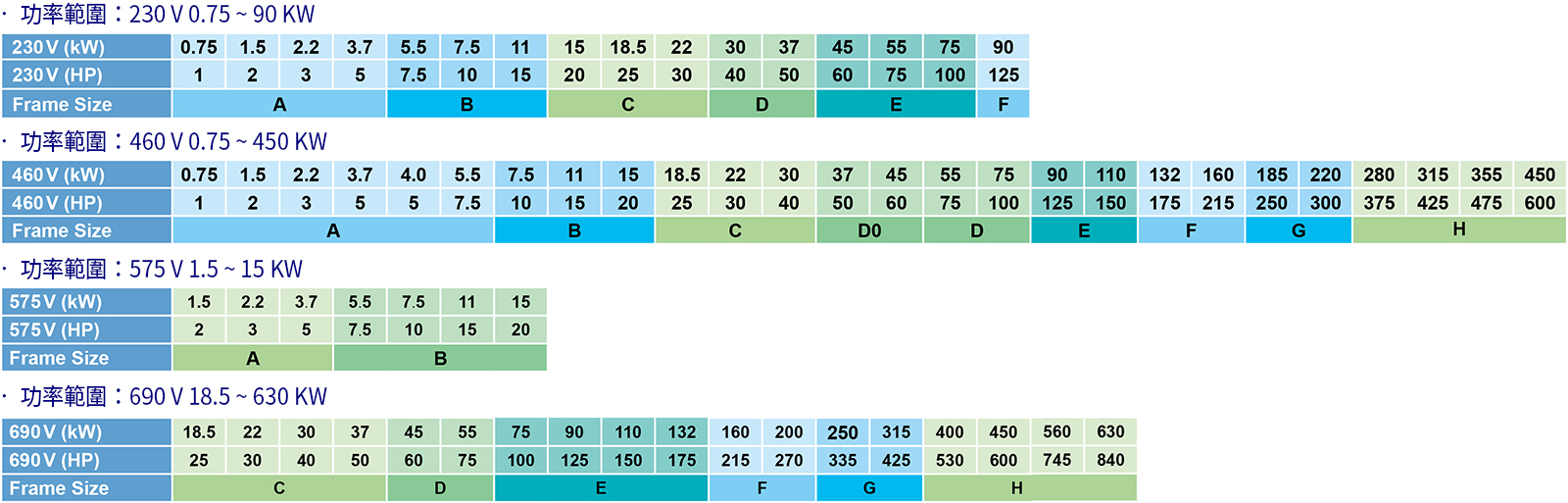

標準機種 |
|
先進驅動控制 |
|

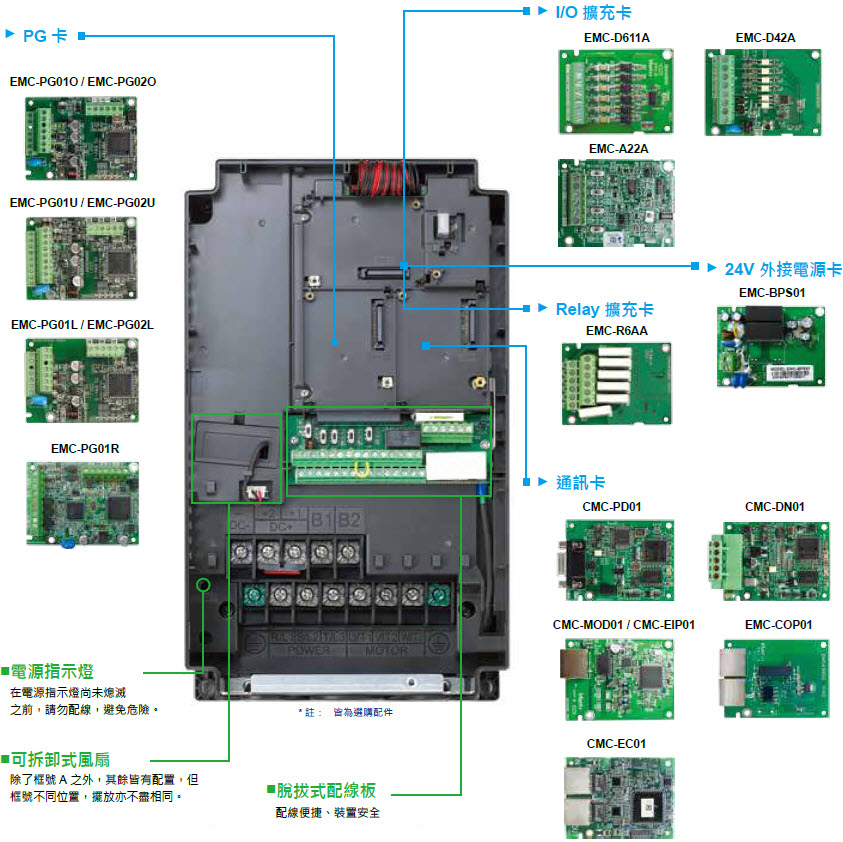

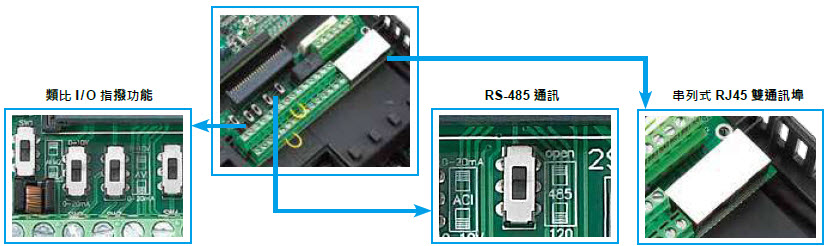

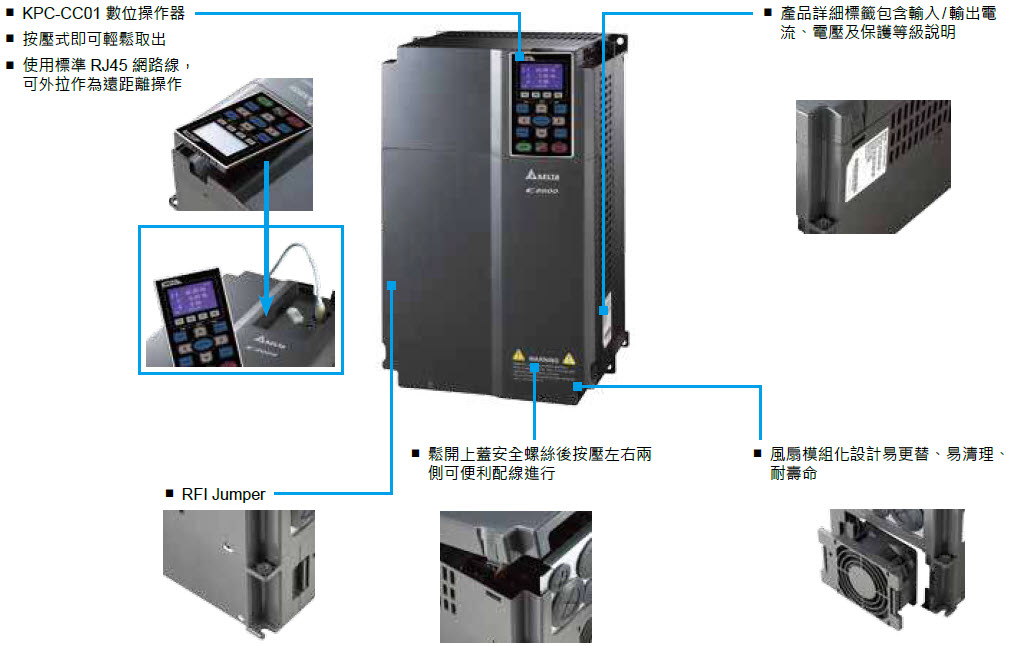

實現模組化設計 |
提供輸出入擴充卡、編碼器回授卡、通訊卡，可熱插拔LCD 操作面板，以及脫落式配線板，可拆卸式風扇。
• 實現強大驅動控制能力，模組化設計滿足系統應用及設備維護需要。
|

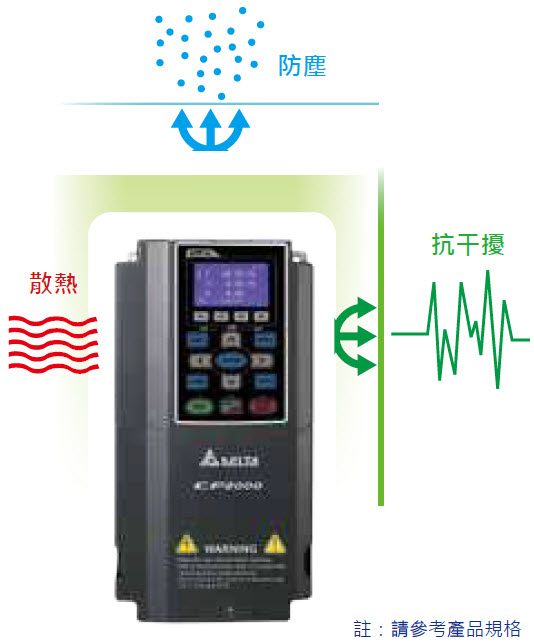

適應環境設計 |
| 1. | 內建直流電抗，有效抑制諧波 *。 |
| 2. | 內建 EMC 濾波器，防止雜訊干擾 *。 |
| 3. | C2000 標準採用 IEC60721-3-3 規定的 3C3 類，環境適用的塗層，可確保變頻器在惡劣環境下安全可靠運行。 |
| 4. | 散熱系統與電子元件完全隔離設計，穿牆式可將變頻器產生的熱量移出盤外，強制風扇式可將冷風送入鋁製散熱片，兩種散熱方式好處多，依現場環境規劃達 到最佳散熱效果。 |
|

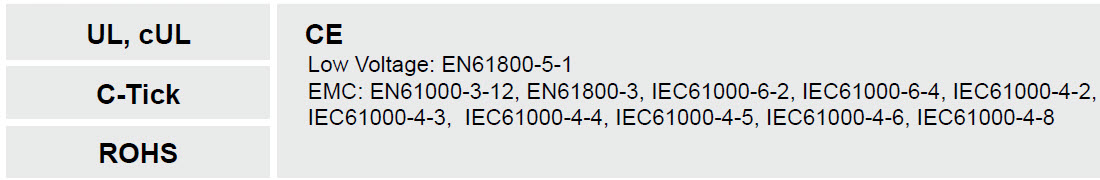

安規標準 |
|

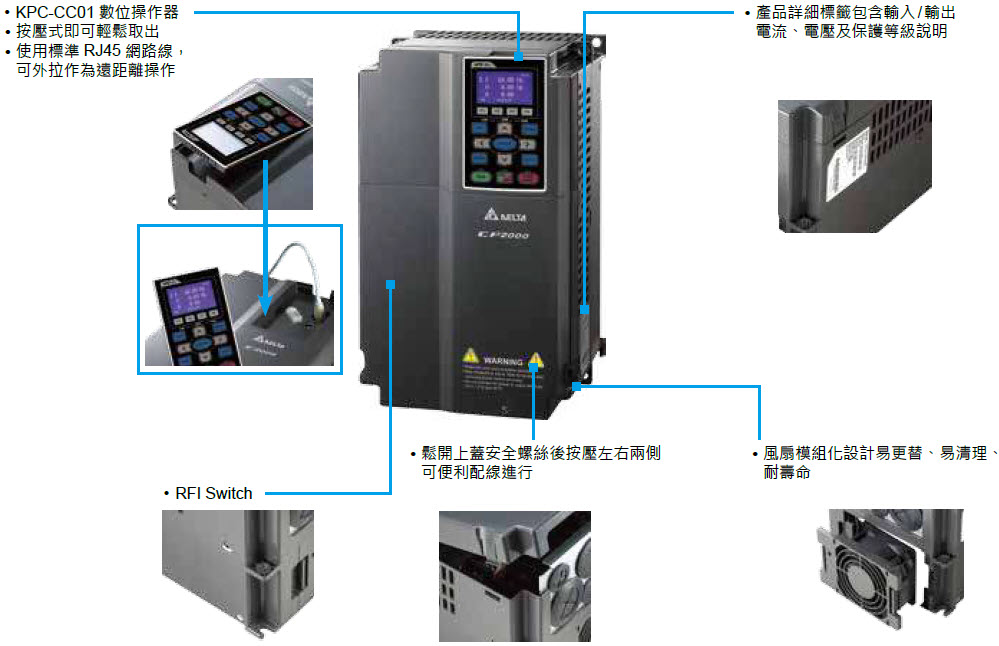

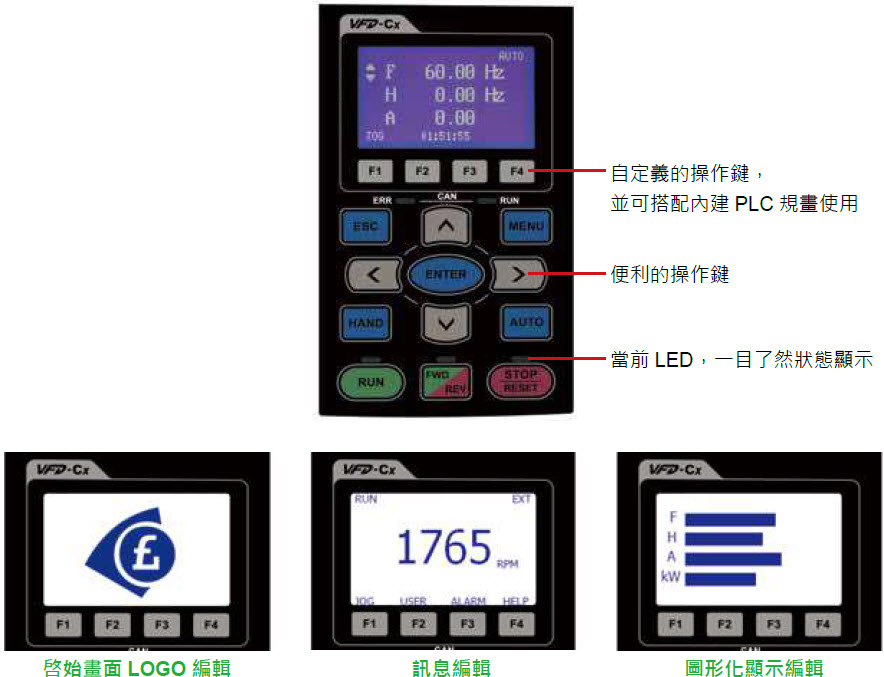

C2000 變頻器搭配可視化 LCD 操作面板，輕鬆完成變頻器的參數設定 |
| 1. | 多行顯示變頻器狀態。 |
| 2. | 直覺式操作參數設定，無須手冊。 |
| 3. | 自定參數群組。 |
| 4. | 時間顯示與萬年曆功能。 |
| 5. | 多國語言顯示。 |
| 6. | 多組參數及 PLC程式複製功能。 |
| 7. | 面板穿牆安裝時，可符合IP66防護等級。 |
|

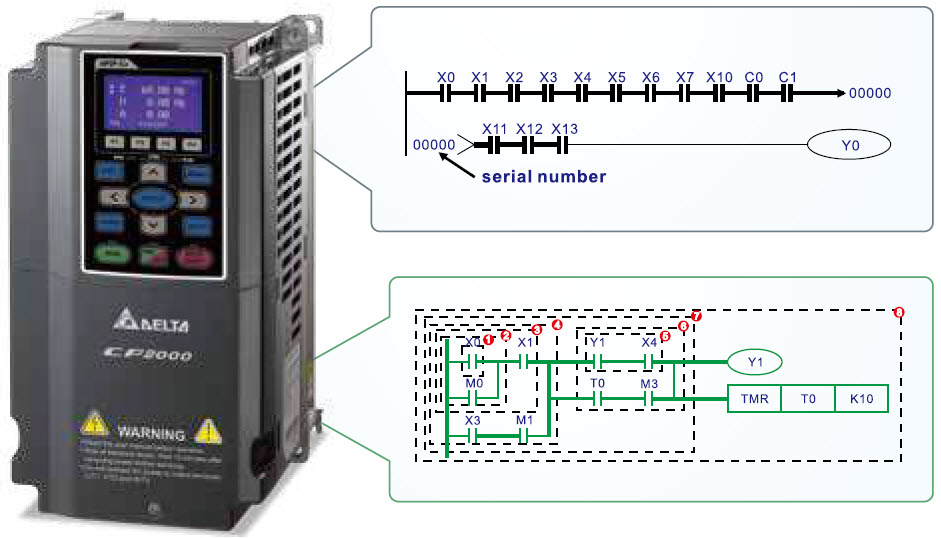

智慧型邏輯控制器 |
| 1. | 內建台達 PLC (10 K steps)邏輯控制器，搭配網路系統可輕易達到分散式控制及獨立操作功能，達成您未來智能控制想像空間。 |
| 2. | 萬年曆功能，便於規畫 PLC程序，做時序 ON/OFF控制，日光節約時間設定等功能。 |
|
高速網路建置 |
• 先進網路功能
內建 MODBUS，可選購高速通訊介面卡：
PROFIBUS DP、DeviceNet、MODBUS TCP、EtherNet/IP、EtherCAT、CANopen
|

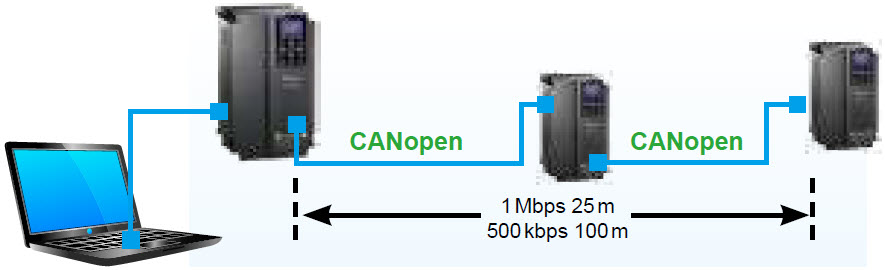

• CANopen (DS402) |
|
| 1. | 支援台達所有工業自動化產品( 內建台達所有工業自動化產品 EDS 檔 )。 |
| 2. | CANopen 線上各裝置 I/O 資料配置。 |
| 3. | 運動控制規劃功能。 |
| 4. | WPL Soft。 |
5. TAP-CN03 分接盒遠距離使用
.jpg)
6. RJ45 線
.jpg)
| • DeviceNet 台達針對 DeviceNet 通訊，推出 DeviceNet Builder軟體，透過參數分派直接規劃 DeviceNet 裝置和遠端I/O，輕易建立一個標準 DeviceNet 監控架構。 |
|
| 1. | 支援台達所有工業自動化產品( 內建台達所有工業自動化產品 EDS 檔 )。 |
| 2. | DeviceNet 線上各裝置。 |
| 3. | I/O 資料配置。 |
| 4. | DeviceNet 配置軟體。 |

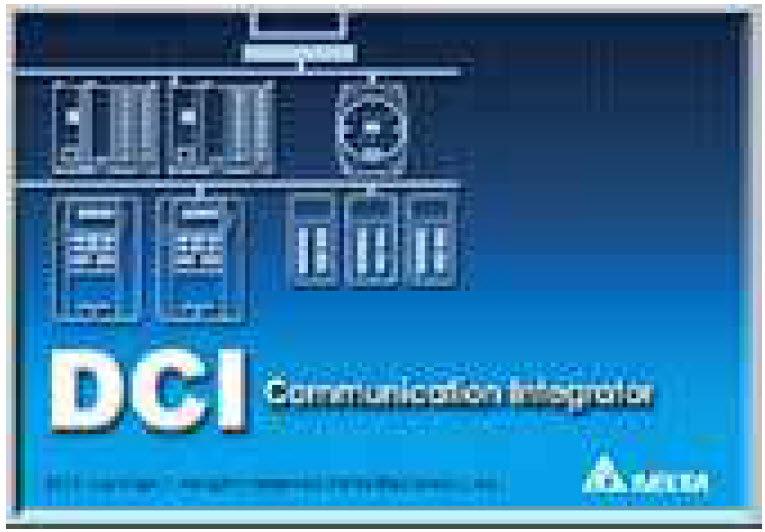

| • EtherNet/IP、MODBUS TCP 台達推出通訊產品整合軟體，提供圖形化模組設定以及人性化設定介面，支援所有 Ethernet 產品的設定與線上監控。 |
|
| 1. | 台達 Ethernet / MODBUS TCP 產品設定軟體。 |
| 2. | 圖形化模組設定，人性化設定介面。 |
| 3. | 自動搜尋功能。 |
| 4. | 虛擬通訊埠 (Virtual COM) 設定介面。 |

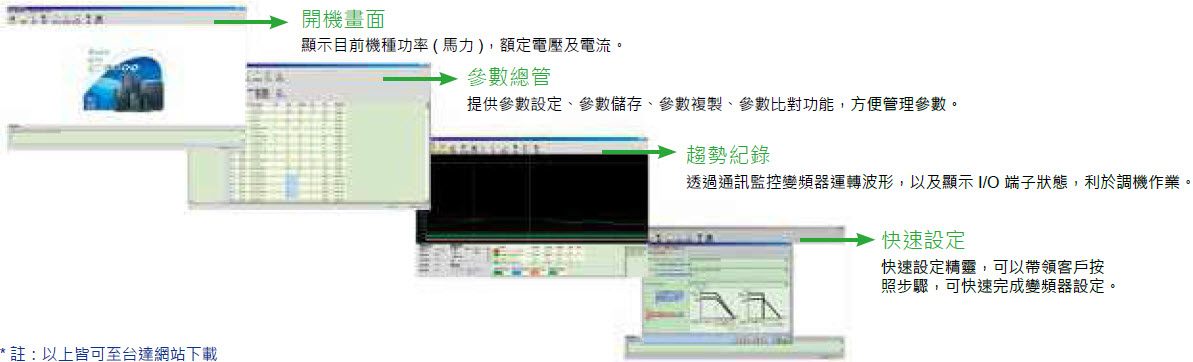

• 管理便利操作平台
提供完整操作使用平台 ，讓客戶可以透過電腦輕鬆的操作各項功能，如參數存取、即時波形監控、快速啟動設定，並且支援多國語言及適用各國語系的作業系統。
|
高性能磁場向量控制 |
• 控制模式 FOC+PG 在極低轉速下，可以產生高達150% 的初始轉矩，提升速度控制極佳穩定度。

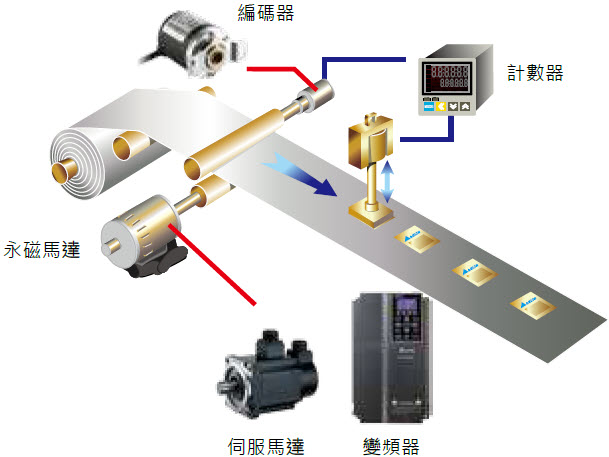

• 定位、速度等高精準控制用途最佳選擇，如印刷機系統控制。
|

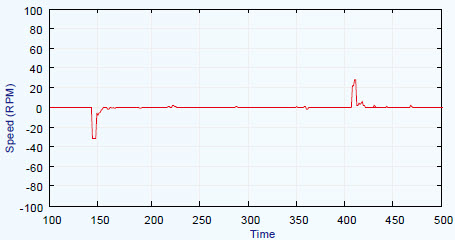

衝擊性負載的對應 |
當負載出現明顯波動時，變頻器將提供最佳的轉矩響應，藉由磁場控制方式，將馬達速度波動降到最低，並可抑制震動。
|

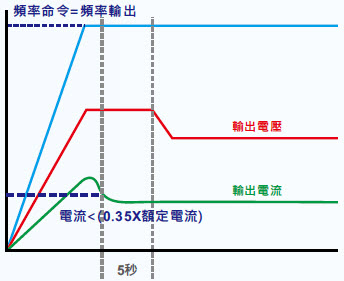

自動節能功能 |
在定速運轉時，會由負載功率自動計算最佳的電壓值供應給負載。
|

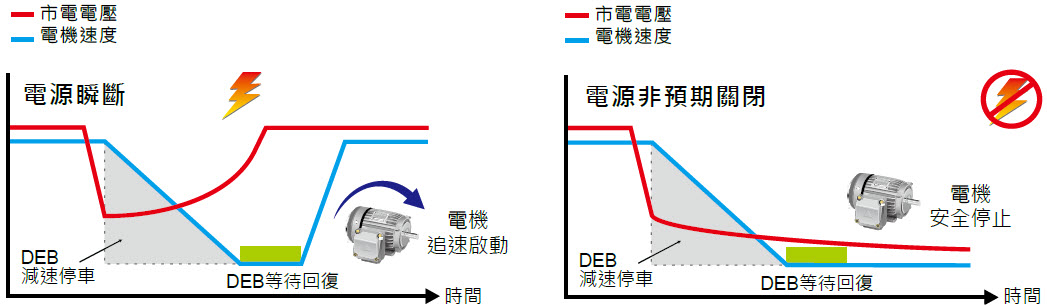

DEB 減速能源再生 |
瞬間斷電時，可將電機減速至停車，避免機械損壞。亦可在電源回復時，追速起動。
|
可驅動永磁馬達(SPM、IPM) |
採感應馬達與永磁馬達控制雙機模一體，利用永磁馬達動態響應特性，能精準控制位置、速度和轉矩。
|

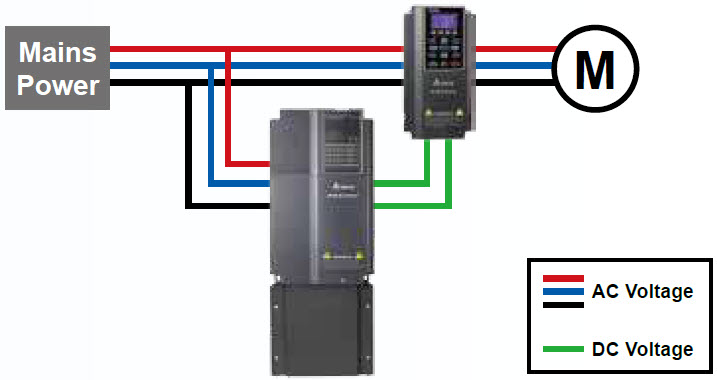

與台達電能回饋單元 REG2000 之結合 |
起重機主吊應用上， REG2000 可與C2000 完美結合，達成四象限之運行並有效節約能耗。
|

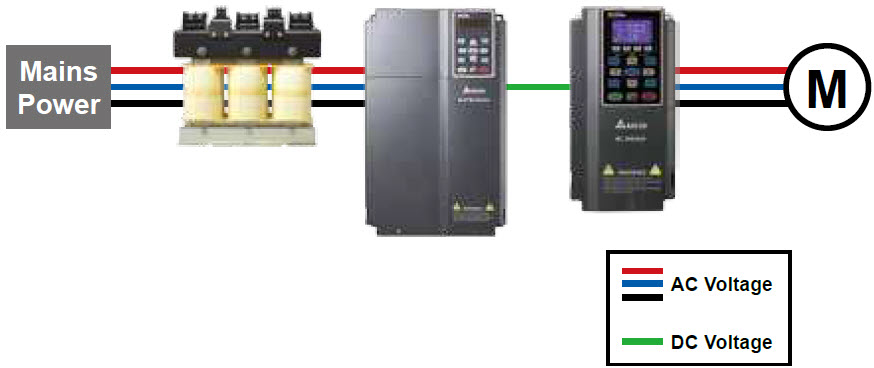

與台達主動式前端 AFE2000 的結合 |
搭配AFE2000 不僅能節約能耗， 同時有效抑制轉矩脈動，提高功因，降低諧波，為進階起重主吊系統之最佳配置。
|

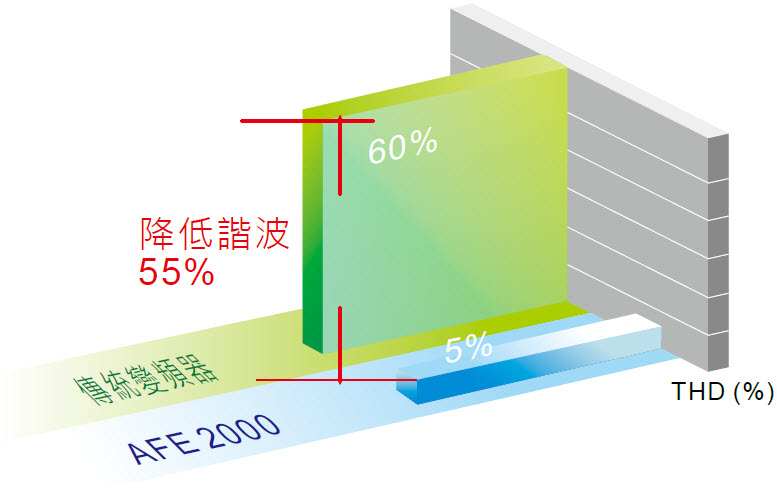

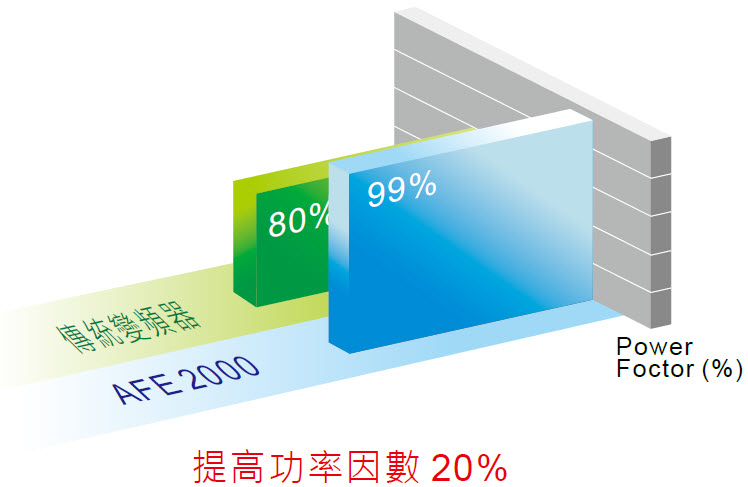

提升功率因數，降低諧波干擾 |
• 諧波污染小於 5%，功率因數大於 99%
|

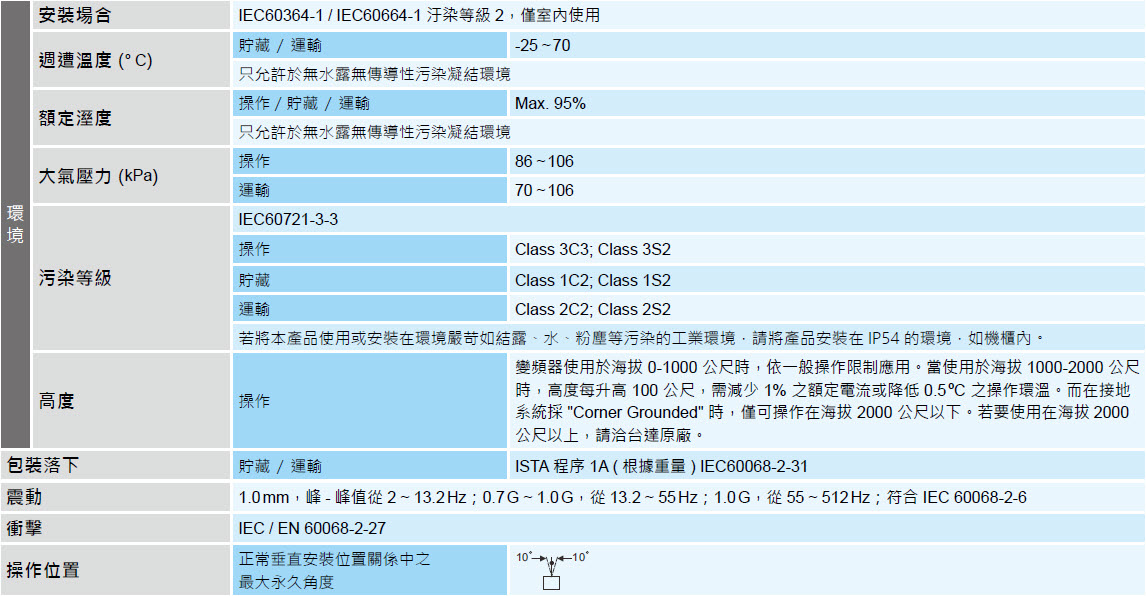

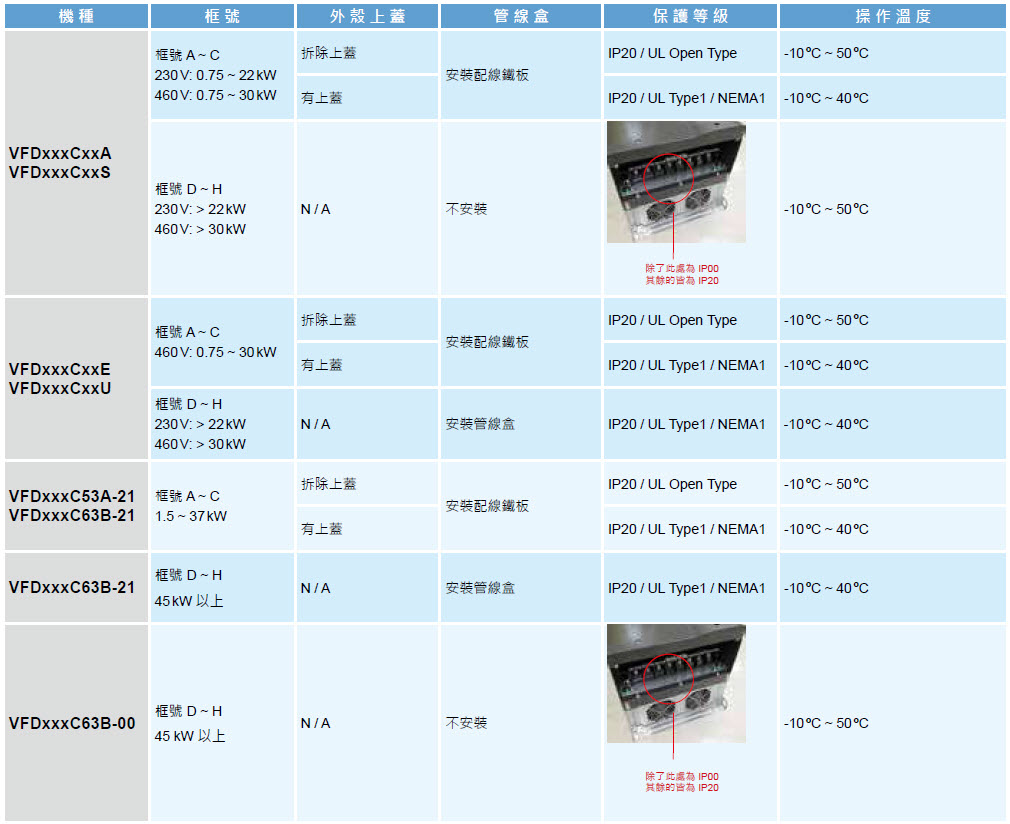

操作溫度及保護等級規格 |
|
操作環境特性 |
• 變頻器絕對不能夠暴露在惡劣的環境中，如灰塵、日照、腐蝕性及易燃性氣體中、油脂、潮濕、水滴及震動。空氣中含鹽量必須保持在每年0.01 mg / cm2 以下。
|
產品規格 |
|

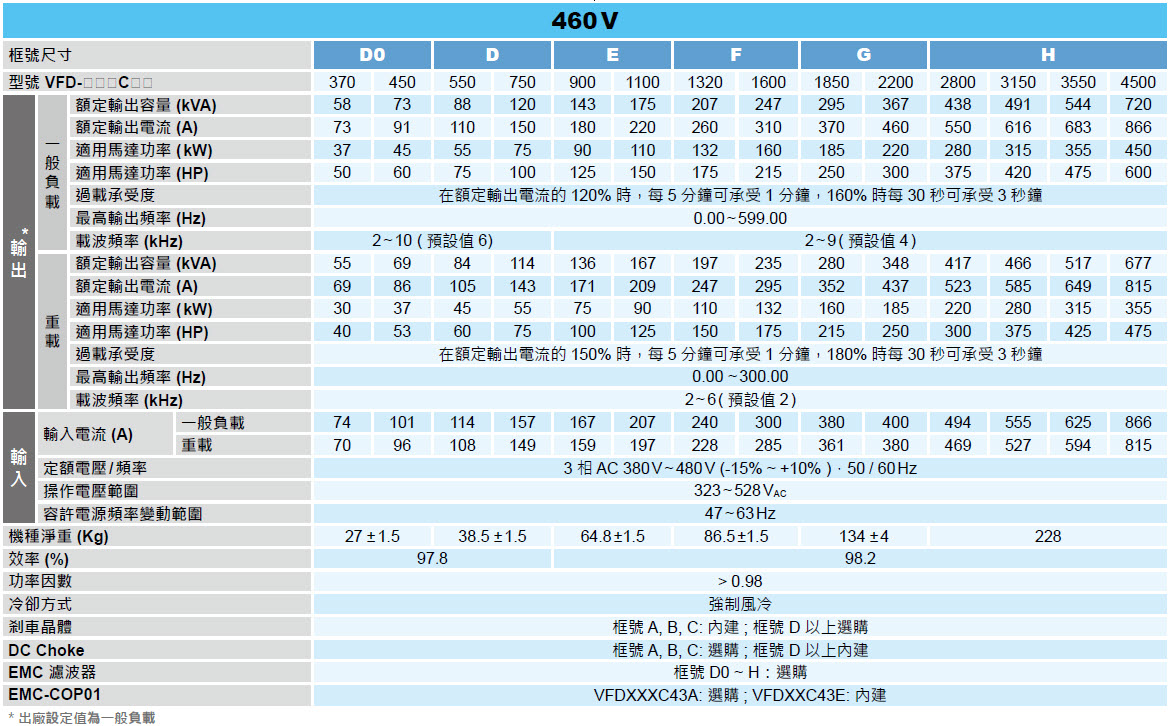

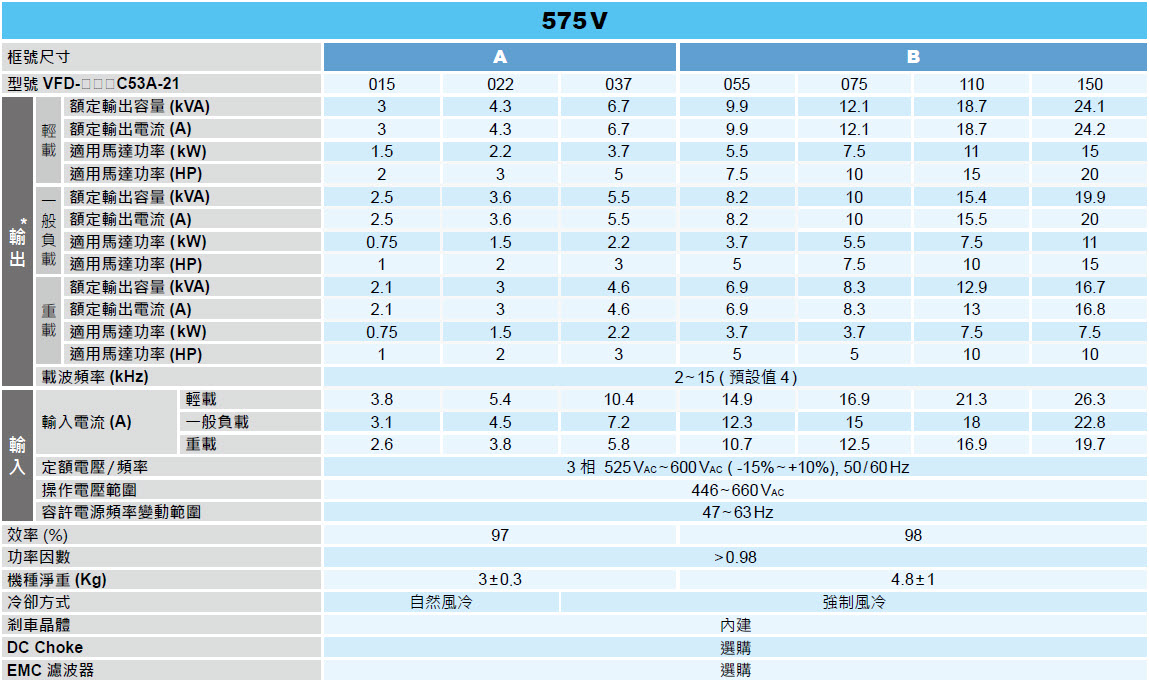

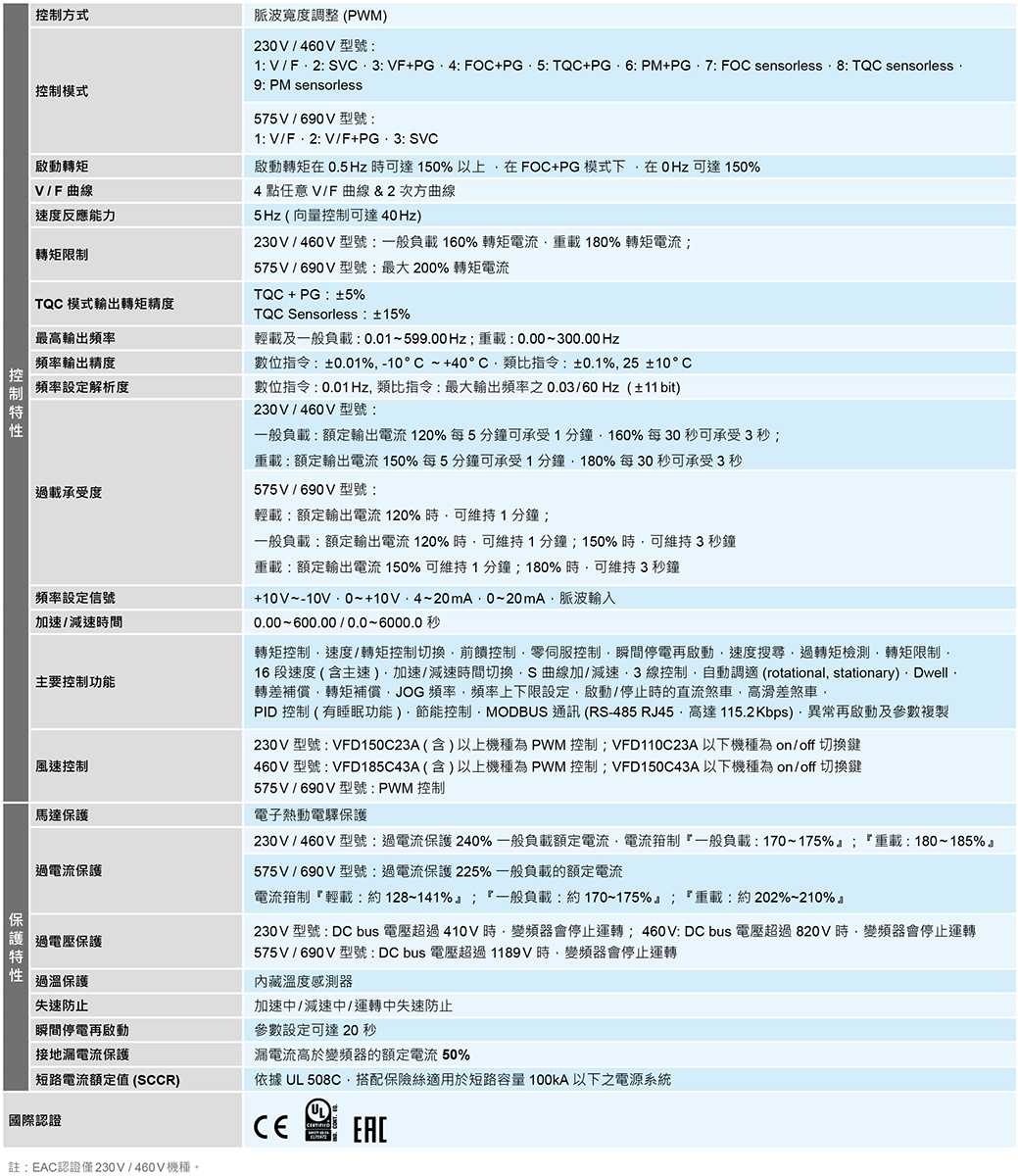

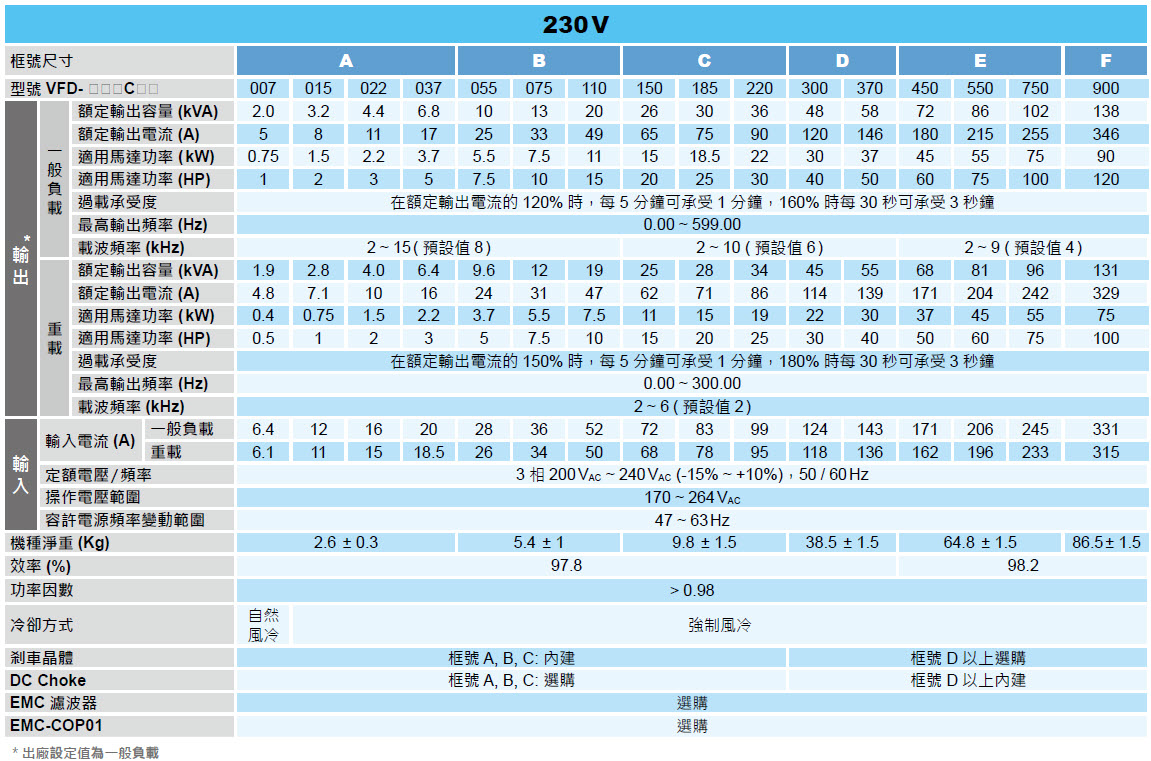

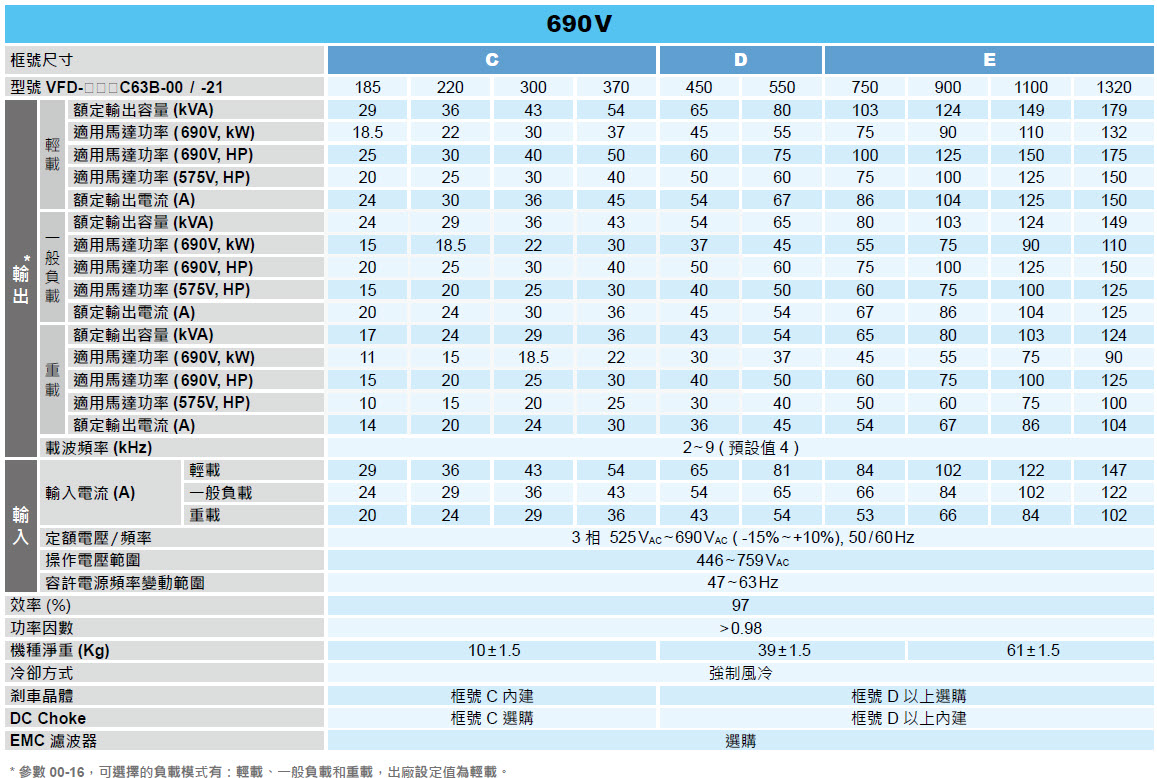

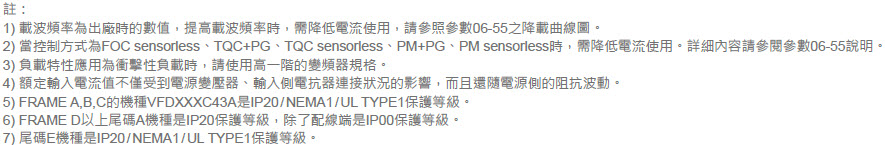

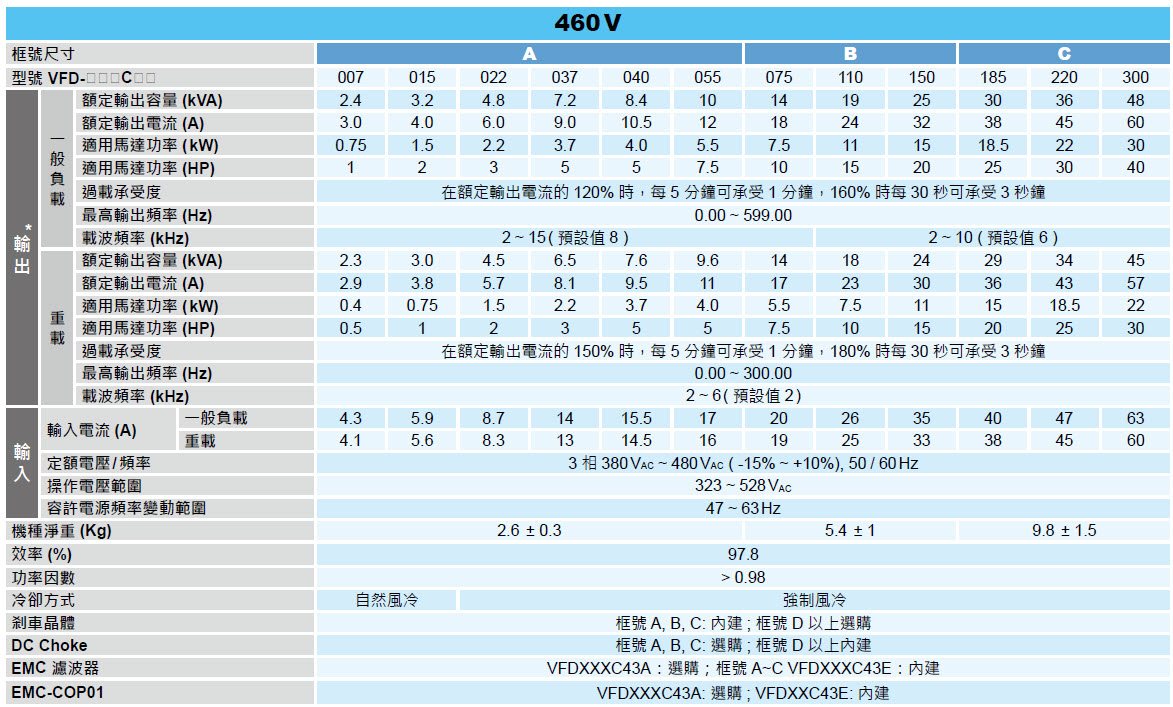

標準規格 |
|
應用場合 |
| • | 大慣量負載，如離心機、粗砂紡織機、粉碎機 |
| • | 四象限負載，如電梯、起重機械、油田抽油機 |
| • | 要求快速制動，如機床、製袋機、自動倉儲、沖床 |
| • | 長時間回饋能量，如風力發電、水力發電、鋼鐵印刷、造紙機械放捲設備 |
| • | 提高電力品質：半導體廠、面板廠 |
