CP2000系列為無感向量控制變頻器,延續台達設計團隊對節能省電理念的一貫性,針對風機、水泵、HVAC Drive相關應用特製化、PID智慧調適和最佳化設計的產業極致效能所推出的變頻器。其無感向量控制(SVC)的智慧表現,適時提升負載轉矩響應,滿足客戶寬廣的變轉矩負載需求,提升馬達在一般用途的效能。3段式V/F冪級曲線響應,能在變動轉矩負載的環境下,適時的調整輸入電壓來提高整體效能,特別是水泵,風機負載之類的應用。FLYING START、自動加減速功能、瞬時停電再啟動,馬達參數AUTO-TUNING等功能,對變轉矩負載的環境操作及保護,提供合適的運行及節能方案。

•  多泵循環控制
•  先進驅動控制
•  樓宇自動化應用
•  提升馬達在一般用途的效能
•  智慧型邏輯控制器
•  實現模組化設計
•  適應環境設計

  電子型錄下載

產品介紹

應用領域



恆壓水泵(定量、定時輪泵)、BA建築物自動化、FA工廠自動化、HVAC Drive、冷水泵、冷卻水塔和一般馬達用途都適宜。

為什麼選擇 CP2000 系列台達變頻器

延續台達設計團隊對節能省電理念的一貫性,推出針對風機、水泵、HVAC 相關應用特製化、PID 智慧調適、最佳化設計的產業極致效能變頻器。無感向量控制,多段的V/F 控制曲線設定及軟啟動功能,提供變動轉矩負載及恆定輸出負載最佳的節能效益。


多泵循環控制

精巧設計及友善的使用介面。

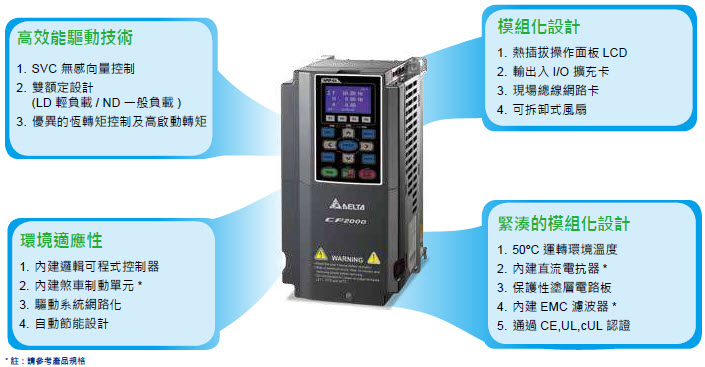

Top10 功能與特色

1. LCD keypad 內建文本顯示器,提供使用者直覺性的操作,快速上手、配合TP Editor soft,可自訂主畫面。
2. Quick setting,使用者自訂參數組,參數複製等功能,提供快速、簡單的安裝介面。
3. 模組化設計易於維護與擴充。
4. 高速通訊介面,內建 BACnet 與 RS-485 (MODBUS),多樣化的選配通訊卡:PROFIBUS DP、DeviceNet、MODBUS TCP、EtherNet/IP、CANopen,滿足各種通訊應用場合。
5. 長壽命設計。
6. PCB (Printed Circuit Board) 塗層設計,增加環境耐受性。
7. 火災模式與Bypass 功能,在緊急狀況下排煙,加壓不中斷。
8. 適合風機水泵應用的多樣功能:PID 控制、睡眠/ 甦醒功能、追速啟動、跳頻功能。
9. 多泵控制,定量定時循環控制,最多可同時控制八部電機 ( 視實際電機數量所需,可選配Relay 擴充卡)。
10. 內建10 K steps PLC 與Real Time Clock。


先進驅動控制

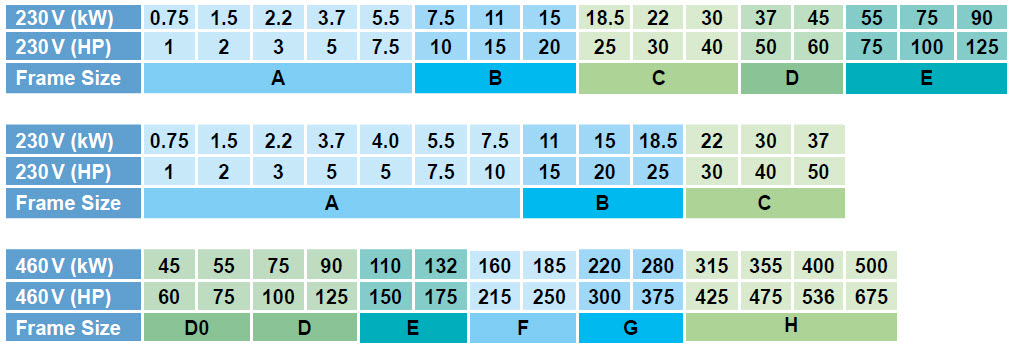

標準機種

• 功率範圍:230 V 0.75 ~ 90 kW, 460 V: 0.75 ~ 400 kW

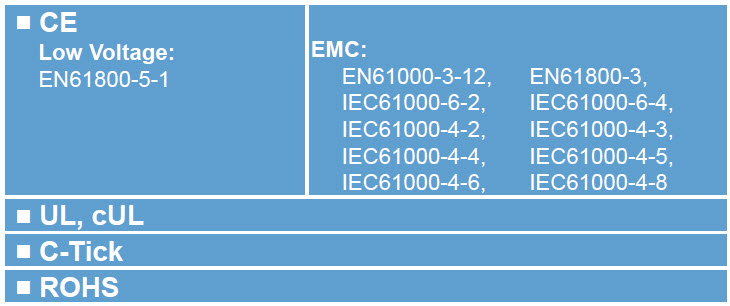

• 安規標準

變頻器網路化

• 先進網路功能
1. 內建RS-485 (MODBUS)
2. 內建BACnet MS/TP

• 提供多樣通訊網路及現場總線選配卡:

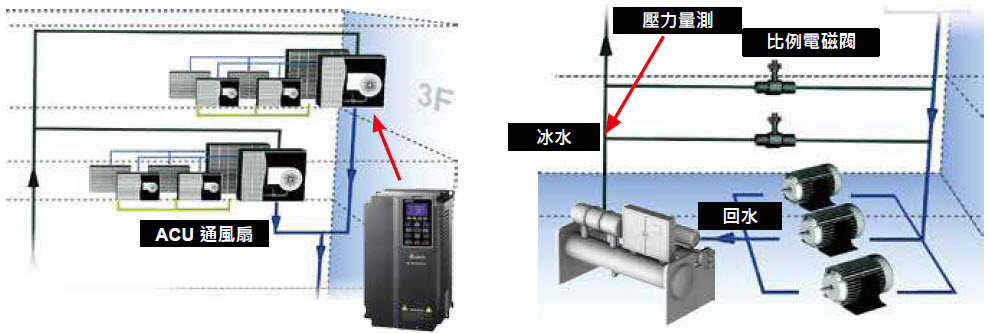

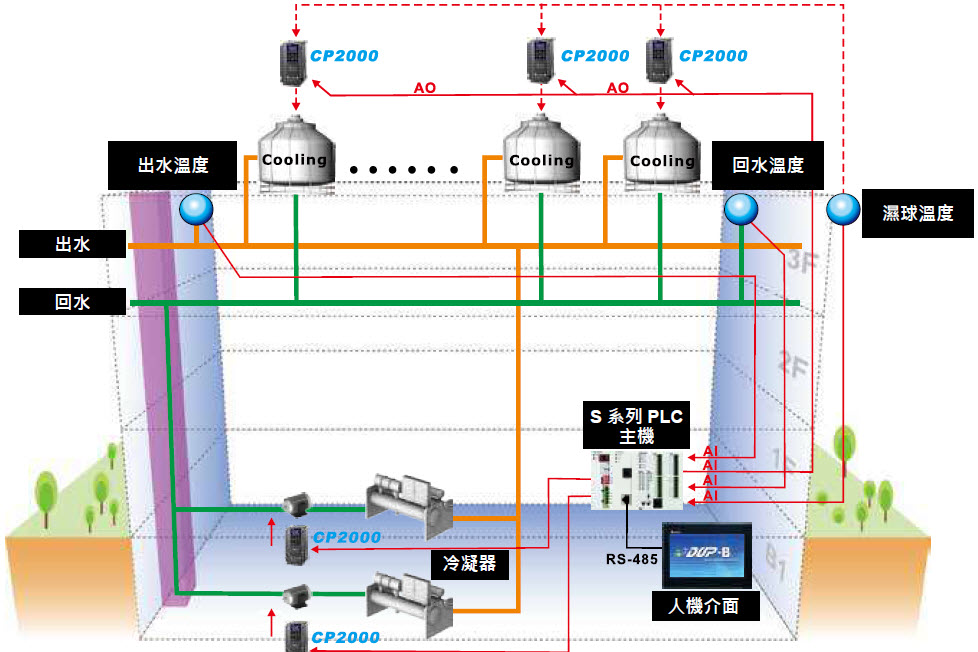

樓宇自動化應用

1.  4點可調式V/F控制,能在變動轉矩負載的環境下,適時的調整輸入電壓來提高整體效能,特別是水泵、風機負載等應用。
2.  追速啟動與瞬時停電再啟動功能,適用於風機負載應用。
3.  跳頻功能可避免機械系統固有頻率所產生的共振,保護設備。
4.  低電流保護功能可防止電機空載運轉。
5.  全機種內建 BACnet,減少樓宇自動化的配線成本。




提升馬達在一般用途的效能

1.  無感向量控制 (SVC)的智慧表現與馬達 AUTO-TUNING,提升負載轉矩響應,滿足各種變轉矩負載應用。
2.  DEB (Deceleration Energy Backup) 功能,在斷電時可將電機以減速停車方式減到零速,保護設備。
3.  自動調適加減速可有效減輕負載啟動、停止的機械振動,使運轉更平穩。
4.  多樣化的節能控制:PID控制、睡眠 / 甦醒功能、自動節能模式。




智慧型邏輯控制器

1.  內建台達 PLC (10 K steps)邏輯控制器,搭配網路系統可輕易達到分散式控制及獨立操作功能,達成您 未來智能控制想像空間。
2.  萬年曆功能,便於規畫 PLC程序,做時序 ON/OFF控制,日光節約時間設定等功能。




實現模組化設計

體現強大驅動控制能力,模組化設計滿足系統應用及設備維護提供輸出入擴充卡、回授卡、通訊卡支援熱插拔的操作面板LCD、脫落式端子臺、以及可拆卸式風扇。

適應環境設計

1.  內建直流電抗,有效抑制諧波 *。
2.  內建 EMC 濾波器,防止雜訊干擾 *。
3.  強化控制板塗層處理,確保變頻器在惡劣環境下安全可靠運行。
4.  散熱系統與電子元件完全隔離設計,穿牆式可將變頻器產生的熱量移出盤外,強制風扇式可將冷風送入鋁製散熱片,兩種散熱方式好處多,依現場環境規劃達 到最佳散熱效果。

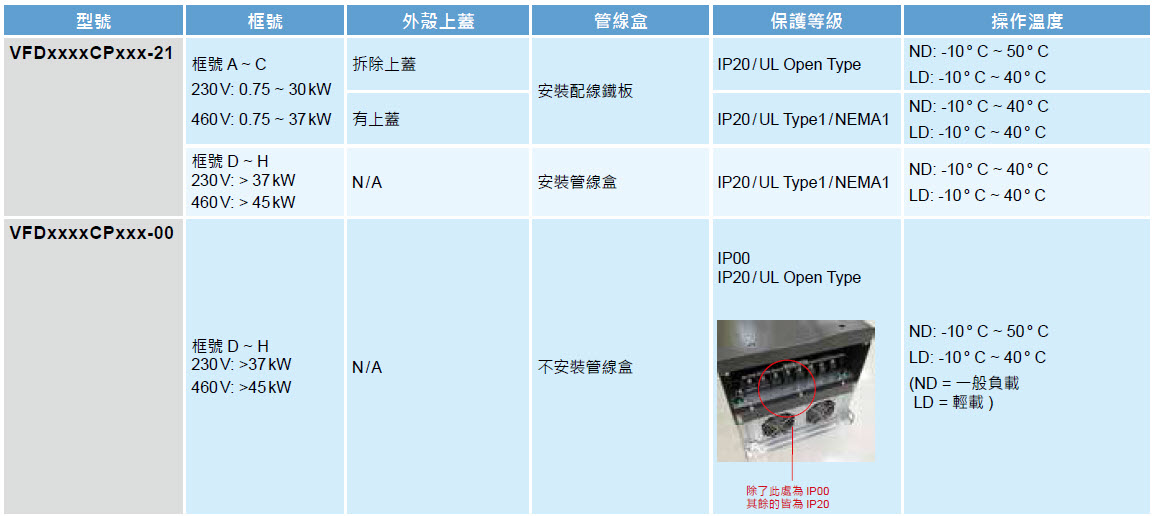

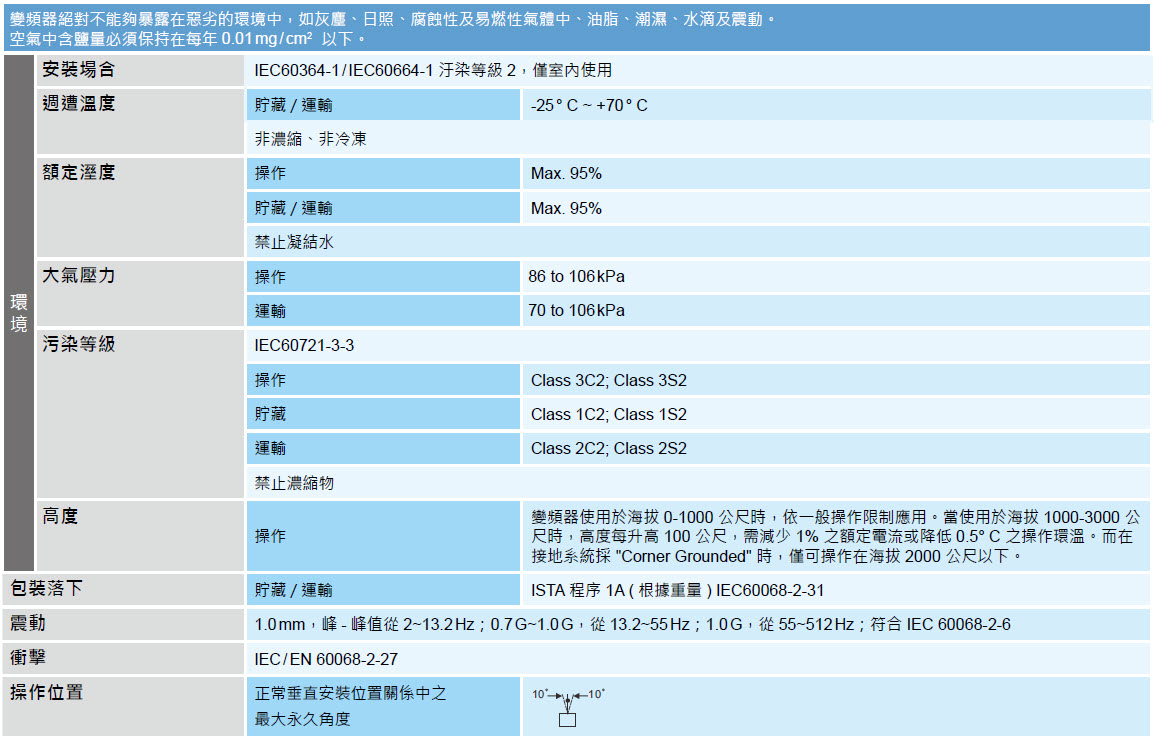

操作環境




操作溫度及保護等級規格

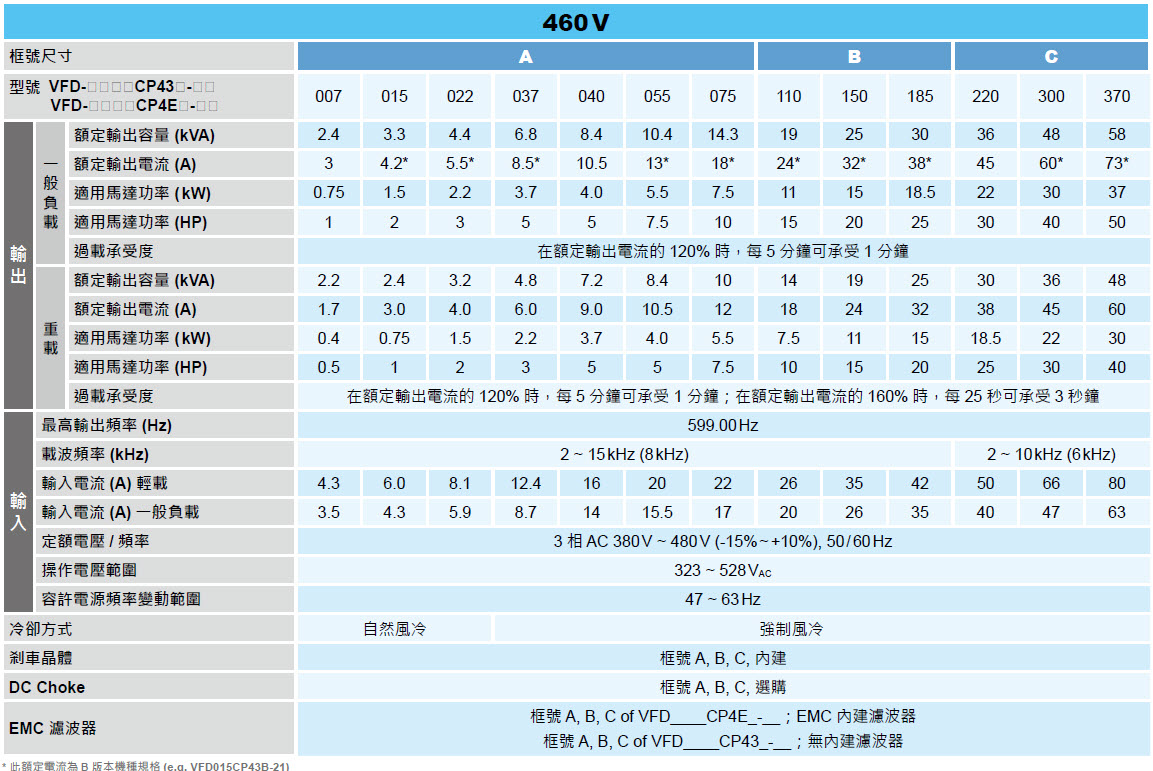

產品規格

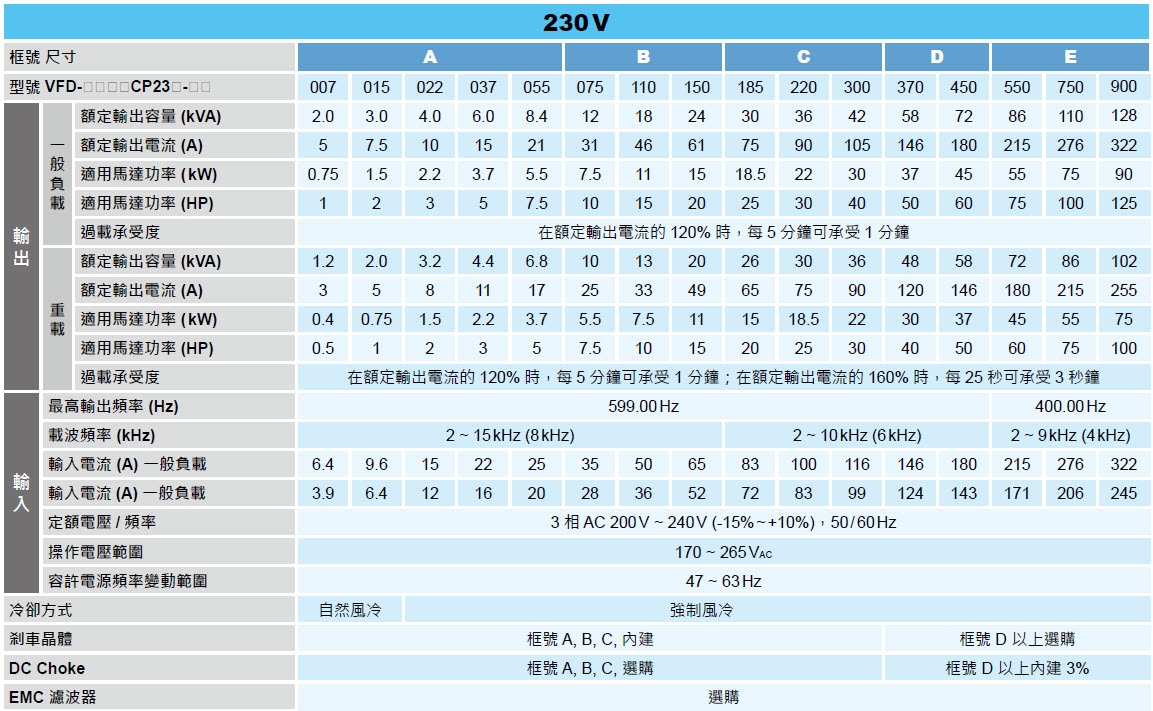

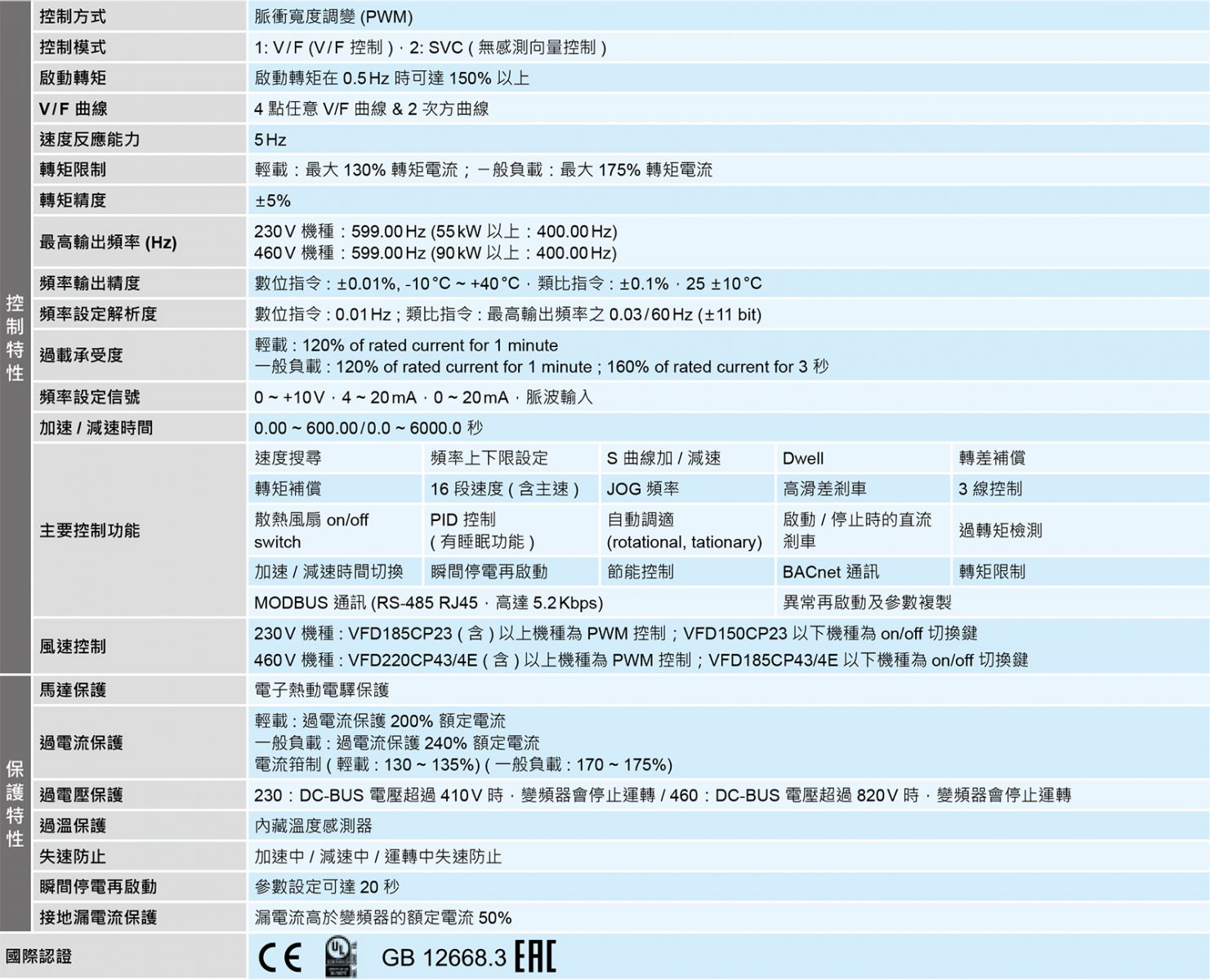

標準規格

  • 內建台達PLC(10K STEPS)邏輯控制器,搭配網路系統可輕易達到分散式控制及獨立操作功能,達成您未來智能控制想像空間
  • 萬年曆功能,使您便於規劃PLC程序,做時序ON/OFF控制,日光節約時間設定等功能
  • 機種範圍寬廣能符合產業需求 (0.75~400KW)
  • 模組化設計易於維護與擴充
  • 高速通訊介面,內建MODBUS及BACnet協議(Protocol),並可選購ProfiBUS-DP、DeviceNet、MODBUS TCP、EtherNet-IP、CANopen Cards,多樣化的通訊方式,滿足客戶對控制的渴望
  • 長壽命設計與重要零件之壽命偵測
  • PCB塗層設計,增強環境耐受性
  • 全球安規相容於CE / UL / cUL
  • LCD標準機種
  • 散熱設計,可操作於50℃周溫環境,自動依溫升條件調整輸出額定值,維持變頻器持續工作
  • 火災模式設定緊急情況,排煙,加壓不中斷

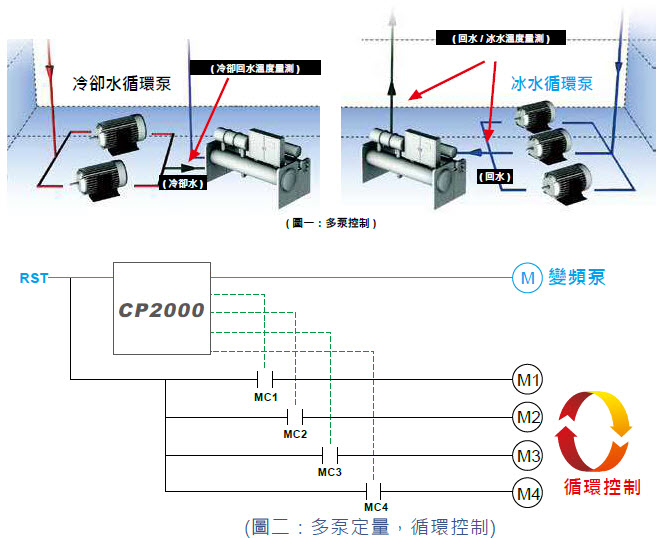

  • 多泵控制,定量,定時循環控制,同時可控制八部馬達 (如圖一、二需加裝多控制 Relay Card)
